Оборудование UniMAT
|
25 Июня 2024
Модули UniMAT — полный аналог модулей Siemens S7-200, S7-300 и S7-1200 по отличной цене!
UniMAT — ведущий китайский производитель оборудования для промышленной автоматизации. C 2005 года компания разрабатывает и производит программируемые логические контроллеры и HMI панели высочайшего качества для большинства сфер применения.
Оборудование UniMAT хорошо зарекомендовало себя в непрерывных технологических процессах различных секторов промышленности:
- Добывающая промышленность
- Металлургия
- Бумагоделательная промышленность
- Текстильная промышленность
- Нефтехимия

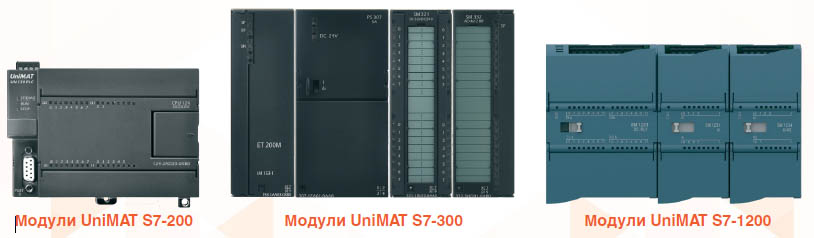

- Ассортимент компании UniMAT включает в себя:
- ПЛК для базовой автоматизации UN120/UN200/UN200 Smart
- Модули, совместимые с ПЛК Siemens S7-200, S7-300 и S7-1200
- Станции распределенного ввода-вывода для ПЛК UniMAT и Siemens
- HMI панели
ПЛК UN-200 программируются в хорошо знакомой и привычной многим среде — MicroWin. Модули UN-300 и UN-1200 воспринимаются программами Step7 и TIA Portal как оригинальные модули Siemens, без каких-либо дополнительных манипуляций со стороны программиста. Опыт эксплуатации модулей UniMAT для контроллеров Siemens Simatic S7-200, S7-300 и S7-1200 ведущими российскими предприятиями в различных отраслях промышленности подтверждает высокую надежность оборудования UniMAT.
Оборудование UniMAT является оптимальной заменой аналогичным модулям Siemens

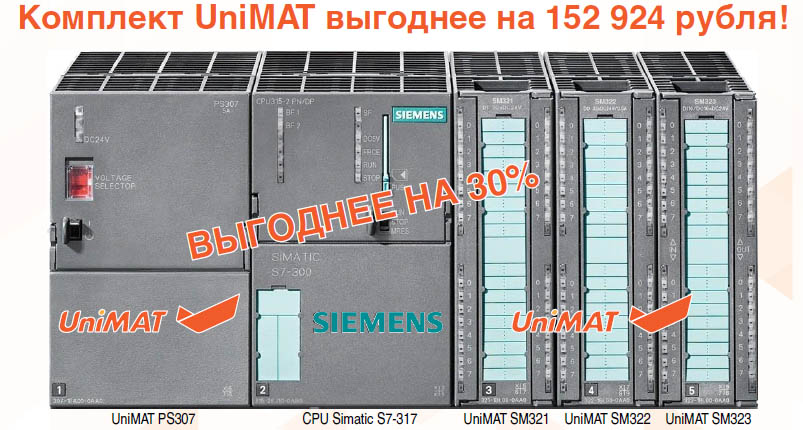

Simatic S7-300
В системах, где используется Siemens серии S7-300 предлагается следующая комбинация:
- Оригинальный CPU Siemens серии S7-300
- Блок питания UniMAT серии UN300
- Модули расширения UniMAT серии UN300
Комплект UniMAT выгоднее на 152 924 рубля!
Пример стоимости решения:
| Siemens | CPU Siemens + модули UniMAT | ||||
|---|---|---|---|---|---|
| Артикул | Наименование | Цена без НДС | Артикул | Наименование | Цена без НДС |
| 6ES7307-1EA01-0AA0 | БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 А | 17 264,00 Руб. | UN 307-1EA01-0AA0 | МОДУЛЬ ПИТАНИЯ PS307 Power Supply for CPU, 5A | 10 701,00 Руб. |
| 6ES7315-2EH14-0AB0 | ЦПУ CPU 3152 PN/DP | 219 175,00 Руб. | 6ES7315-2EH14-0АВ0 | ЦПУ CPU 3152 PN/DP | 219 175,00 Руб.* |
| 6ES7321-1BL00-0AA0 | SM 321, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ | 29 817,00 Руб. | UN 321-1BL00-0AA0 | МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM321 32DI.DC 24V | 14 445,00 Руб. |
| 6ES7322-1BL00-0AA0 | SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ | 25 639,00 Руб. | UN 322-1 BL00-0AA0 | МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM322 32DO,DC 24V0.5A | 20 255,00 Руб. |
| 6ES7331-7KF02-0AB0 | SM 331, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ | 44 010,00 Руб. | UN 331-7KF02-0AB0 | МОДУЛЬ АНАЛОГОВОГО ВВОДА SM331 8AI,current/volt-age/RTD/TC | 34 194,00 Руб. |
| 6ES7332-5HF00-0AB0 | SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ | 168 572,00 Руб. | UN 332-5HF00-0AB0 | МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM332 8АО, 12 bits | 52 783,00 Руб. |
| Итого: | 504 477,00 Руб. | Итого: | 351 553,00 Руб. | ||
(*) при покупке модуля Siemens CPU с комплектом модулей входов/выходов UniMAT предоставляется дополнительная скидка. Уточняйте в отделе продаж.

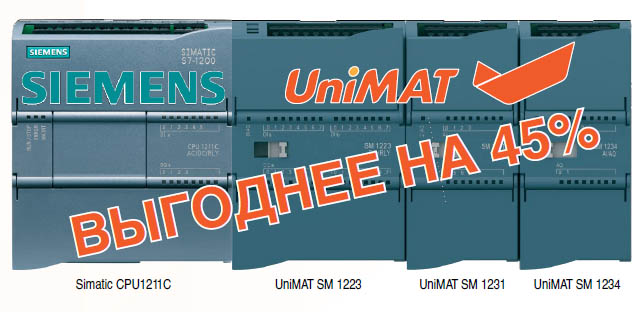

Simatic S7-1200
В системах, где используется Siemens серии S7-1200 предлагается следующая комбинация:
- Оригинальный CPU Siemens серии S7-1200
- Модуль дискретных входов/выходов UniMAT SM 1223
- Модуль аналоговых входов UniMAT SM 1231
- Модуль аналоговых входов/выходов UniMAT SM 1234
Комплект UniMAT выгоднее на 65 502 рубля!
Пример стоимости решения:
| Siemens | CPU Siemens + модули UniMAT | ||||
|---|---|---|---|---|---|
| Артикул | Наименование | Цена без НДС | Артикул | Наименование | Цена без НДС |
| 6ES7211-1BE40-0XB0 | КОМПАКТНОЕ ЦПУ CPU 1211С AC/DC/RLY | 24 848,00 Руб. | 6ES7211-1BE40-0XB0 | КОМПАКТНОЕ ЦПУ CPU 1211С AC/DC/RLY | 24 848,00 Руб. |
| 6ES7221-1BH32-0XB0 | Модуль цифровых входов SM1221 16DI 24VDC | 24 438,00 Руб. | UN221 -1BH32-0ХВ0 | Модуль цифровых входов SM1221 16DI 24VDC | 9 688,00 Руб. |
| 6ES7222-1HH32-0XB0 | Модуль релейных выходов SM1222 16DO RELAY | 19 392,00 Руб. | UN222-1HH32-0XB0 | Модуль релейных выходов SM1222 16DO RELAY | 9 688,00 Руб. |
| 6ES7223-1PH32-0XB0 | Модуль цифровых входов, релейных выходов SM1223 8DI 24VDC/8DO RELAY | 18 102,00 Руб. | UN223-1РН32-0ХВ0 | Модуль цифровых входов, релейных выходов SM1223 8DI 24VDC/8DO RELAY | 9 688,00 Руб. |
| 6ES7231-4HD32-0XB0 | Модуль аналоговых входов SM1231 4AI 13BITS | 25 320,00 Руб. | UN231-4HD32-0XB0 | Модуль аналоговых входов SM1231 4AI 13BITS | 12 312,00 Руб. |
| 6ES7234-4HE32-0XB0 | Модуль аналоговых входов-выходов SM1234 4AI/2AO | 38 195,00 Руб. | UN234-4HE32-0XB0 | Модуль аналоговых входов-выходов SM1234 4AI/2AO | 18 569,00 Руб. |
| Итого: | 150 295,00 Руб. | Итого: | 84 793,00 руб. | ||
Таблица замены модулей Siemens S7-1200 на модули UniMAT
| UniMAT | SIEMENS | |
|---|---|---|
| Digital Expansion Modules | ||
| UN221-1BF32-0XB0 | SM 1221 Digital input, 8 Dl 24V DC | 6ES7221-1BF32-0XB0 |
| UN221-1BH32-0XB0 | SM 1221 Digital input, 16 Dl 24V DC | 6ES7221-1BH32-0XB0 |
| UN222-1HF32-0XB0 | SM 1222 Digital output, 8 DO Relay | 6ES7222-1HF32-0XB0 |
| UN222-1BF32-0XB0 | SM 1222 Digital output, 8 DO 24V DC | 6ES7222-1BF32-0XB0 |
| UN222-1HH32-0XB0 | SM 1222 Digital output, 16 DO Relay | 6ES7222-1HH32-0XB0 |
| UN222-1BH32-0XB0 | SM 1222 Digital output, 16 DO 24V DC | 6ES7222-1BH32-0XB0 |
| UN223-1PH32-0XB0 | SM 1223 Digital input/output 8DI 24V DC/ 8DO Relay | 6ES7223-1PH32-0XB0 |
| UN223-1BH32-0XB0 | SM 1223 Digital input/output 8DI 24V DC/ 8 24V DC | 6ES7223-1BH32-0XB0 |
| UN223-1PL32-0XB0 | SM 1223 Digital input/output 16DI 24V DC/16 Relay | 6ES7223-1PL32-0XB0 |
| UN223-1BL32-0XB0 | SM 1223 Digital input/output 16DI 24V DC/16 24V DC | 6ES7223-1BL32-0XB0 |
| Analog Expansion Modules | ||
| UN231-4HD32-0XB0 | SM 1231 Analog input 4AI 13-bit resolution | 6ES7231-4HD32-0XB0 |
| UN231-4HF32-0XB0 | SM 1231 Analog input 8AI 13-bit resolution | 6ES7231-4HF32-0XB0 |
| UN231-5ND32-0XB0 | SM 1231 Analog input 4AI 16-bit resolution | 6ES7231-5ND32-0XB0 |
| UN231-5PD32-0XB0 | SM 1231 4RTD 16-bit resolution | 6ES7231-5PD32-0XB0 |
| UN231-5QD32-0XB0 | SM 1231 4TC 16-bit resolution | 6ES7231-5QD32-0XB0 |
| UN231-5PF32-0XB0 | SM 1231 8RTD 16-bit resolution | 6ES7231-5PF32-0XB0 |
| UN231-5QF32-0XB0 | SM 1231 8TC 16-bit resolution | 6ES7231-5QF32-0XB0 |
| UN232-4HB32-0XB0 | SM 1232 Analog output 2AO 14-bit resolution | 6ES7232-4HB32-0XB0 |
| UN232-4HD32-0XB0 | SM 1232 Analog output 4AO 14-bit resolution | 6ES7232-4HD32-0XB0 |
| UN234-4HE32-0XB0 | SM 1234 Analog input/output 4AI/2AO | 6ES7234-4HE32-0XB0 |
| UniMAT | SIEMENS | ||
|---|---|---|---|
| МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM321 16DI.DC 24V, NPN | UN 321-1BH02-0AA0 | SIMATIC S7-300, Digital input SM 321, isolated, 16 Dl, 24 V DC, 1x 20-pole | 6ES7321-1BH02-0AA0 |
| МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM321 32DI.DC 24V | UN 321-1BL00-0AA0 | SIMATIC S7-300, Digital input SM 321, Isolated 32 Dl, 24 V DC, 1x 40-pole | 6ES7321-1BL00-0AA0 |
| МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM322 16DO.DC 24V 0.5А | UN 322-1BH01-0AA0 | SIMATIC S7-300, Digital output SM 322, isolated, 16 DO, 24 V DC, 0.5A, 1x 20-pole, Total current 4 A/group (8A/module) | 6ES7322-1BH01-0AA0 |
| МОДУЛЬ ВЫВОДА РЕЛЕЙНЫХ СИГНАЛОВ SM322 16DO;Relay 2А | UN 322-1HH01-0AA0 | SIMATIC S7-300, Digital output SM 322, Isolated 16 DO, relay contacts, 1x 20-pole | 6ES7322-1HH01-0AA0 |
| МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM322 32DO.DC 24V 0.5А | UN 322-1BL00-0AA0 | SIMATIC S7-300, Digital output SM 322, isolated, 32 DO, 24 V DC, 0.5A, 1x 40-pole, Total current 4 А/group (16A/module) | 6ES7322-1BL00-0AA0 |
| МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM323 16DI/ 16DO 24VDC/24VDC 0.5А | UN 323-1BL00-0AA0 | SIMATIC S7-300, Digital module SM 323, isolated, 16 Dl and 16 DO, 24 V DC, 0.5 A, Total current 4A, 1x 40-pole | 6ES7323-1BL00-0AA0 |
| UN300 analog module | |||
| МОДУЛЬ АНАЛОГОВОГО ВВОДА SM331 8AI,current/voltage/RTD | UN 331-1KF02-0AB0 | SIMATIC S7-300, Analog input SM 331, Isolated 8 Al, resolution 13 bits U/l/resistor/Pt100, N1100, N11000, LG-NI1000, PTC/KTX 66 ms conversion time; 1x 40-pole | 6ES7331-1KF02-0AB0 |
| МОДУЛЬ АНАЛОГОВОГО ВВОДА SM331 8AI,current/voltage/RTDTC | UN 331-7KF02-0AB0 | SIMATIC S7-300, Analog input SM 331, isolated, 8AI, Resolution 9/12/14 bits, U/l/thermocouple/resistor, alarm, diagnostics, 1x 20-pole Removing/ inserting with active backplane bus | 6ES7331-7KF02-0AB0 |
| МОДУЛЬ ТЕРМОСОПРОТИВЛЕНИЙ SM331 8RTD, | UN 331-7PF01-0AB0 | SIMATIC S7-300, Analog input SM 331, isolated, 2/3/4-wire, 8AI, Resistor, Pt100/200/1000 N1100/120/200/500/1000, CU10, characteristics according to GOST 16 (internal 24) bit, 50ms, 1x 40-pole | 6ES7331-7PF01-0AB0 |
| МОДУЛЬ ТЕРМОПАР SM331 8ТС, | UN 331-7PF11-0AB0 | SIMATIC S7-300, Analog input SM 331, isolated. 8 Al thermocouples Type В, E, J, K, L, N, R, S, ТТХЮТХК (L) according to GOST 16 bit, 50ms,1x 40-pole | 6ES7331-7PF11-0AB0 |
| МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM332 4АО, 12 bits | UN 332-5HD01-0AB0 | SIMATIC S7-300, Analog output SM 332, isolated, 4 AO, U/l; diagnostics; resolution 11/12 bits, 20-pole, removing and inserting possible with active backplane bus | 6ES7332-5HD01-0AB0 |
| МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM332 8АО, 12 bits | UN 332-5HF00-0AB0 | SIMATIC S7-300, Analog output SM 332, isolated, 8 AO, U/l; diagnostics; resolution 11/12 bits, 40-pole, removing and inserting possible with active backplane bus | 6ES7332-5HF00-0AB0 |
| МОДУЛЬ АНАЛОГОВОГО ВВОДА-ВЫВОДА SM335 4AI/4AO,high speed analog module | UN 335-7HG02-0AB0 | SIMATIC S7-300, ANALOG MODULE SM 335, OPTICALLY ISOLATED U/l; DIAGNOSTICS; INTERRUPT 4AI 14 BIT RESOL., 4 AO 11/12 BIT 1 X 20-PINS | 6ES7335-7HG02-0AB0 |
| МОДУЛЬ ИНТЕРФЕЙСНЫЙ ET200M.IM1531 | UN 153-1AA03-0XB0 | SIMATIC DR Connection IM 153-1, for ET 200M, for max. 8 S7-300 modules | 6ES7153-1AA03-0XB0 |
| UN300 Communication Module | |||
| МОДУЛЬ ИНТЕРФЕЙСНЫЙ CP 341 RS485/422 Modbus Communication Module | UN 341-1CH02-0AE0 | SIMATIC S7-300, CP 340 Communications processor with RS 422/485 interface incl. configuration package on CD | 6ES7340-1CH02-0AE0 |
| UN300 adapter | |||
| АДАПТЕР MPIconnect HMI adapter | UN 972-0CA23-0XA0 | SIMATIC S7, PC ADAPTER V5.1 FOR CONNECTION OF S7-300/400, C7, M7; FOR CONVERSION OF RS232 TO RS485; W/O RS232 CABLE | 6ES7972-0CA23-0XA0 |
| АДАПТЕР USBMPI/DP adapter | UN 972-0CB20-0XA0 | PC adapter USB A2 USB adapter (USB V2.0) for connection of a PG/PC or noteb00k to SIMATIC S7 via PROFIBUS or MPI contain USB cable 5 m, MPI cable 0.3 m can be used under Windows ХР/Vista/ Windows 7 32/64 bit and higher. | 6ES7972-0CB20-0XA0 6GK1571-0BA00-0AA0 |
| UN Acessory | |||
| ДИНРЕЙКА DIN Rail 160mm | UN 390-1AB60-0AA0 | SIMATIC S7-300, mounting rail, length: 160 mm | 6ES7390-1AB60-0AA0 |
| ДИНРЕЙКА DIN Rail 482mm | UN 390-1AE80-0AA0 | SIMATIC S7-300, mounting rail, length: 482.6 mm | 6ES7390-1AE80-0AA0 |
| ДИНРЕЙКА DIN Rail 530mm | UN 390-1AF30-0AA0 | SIMATIC S7-300, mounting rail, length: 530 mm | 6ES7390-1AF30-0AA0 |
| ДИНРЕЙКА DIN Rail 830mm | UN 390-1AJ30-0AA0 | SIMATIC S7-300, mounting rail, length: 830 mm | 6ES7390-1AJ30-0AA0 |
| КОННЕКТОР 20pin front connector | UN 392-1AJ00-0AA0 | SIMATIC S7-300, Front connector for signal modules with screw contacts, 20-pole | 6ES7392-1AJ00-0AA0 |
| КОННЕКТОР 40pin front connector | UN 392-1AM00-0AA0 | SIMATIC S7-300, Front connector with screw contacts, 40-pole | 6ES7392-1 AM00-0AA0 |
| КОННЕКТОР 900 bus connector for Profibus w/o program port | UN 972-0BA12-0XA0 | SIMATIC DR Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, 15.8x 64x 35.6 mm (WxHxD), terminating resistor with isolating function, without PG socket | 6ES7972-0BA12-0XA0 |
| КОННЕКТОР 900 bus connector for Profibus w/ program port | UN 972-0BB12-0XA0 | SIMATIC DR Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, 15.8x 64x 35.6 mm (WxHxD), terminating resistor with isolating function, With PG receptacle | 6ES7972-0BB12-0XA0 |
| КОННЕКТОР 900 bus connector for Profibus w/o program port, instant connection | UN 972-0BA52-0XA0 | SIMATIC DR Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, Insulation displacement method FastConnect. without PG socket 15.8x 59x 35.6 mm (BxHxD) | 6ES7972-0BA52-0XA0 |
| КОННЕКТОР 900 bus connector for Profibus w/ program port, instant connection | UN 972-0BB52-0XA0 | SIMATIC DR Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, Insulation displacement method FastConnect, With PG receptacle 15.8x 59x 35.6 mm (BxHxD) | 6ES7972-0BB52-0XA0 |
| КОННЕКТОР 450 bus connector for Profibus w/o program port | UN 972-0BA41-0XA0 | SIMATIC DR Connection plug for PROFIBUS up to 12 Mbit/s with inclined cable outlet, 15.8x 54x 39.5 mm (WxHxD), terminating resistor with isolating function, without PG socket | 6ES7972-0BA41 -0XA0 6ES7972-0BA42-0XA0 |
| КОННЕКТОР 450 bus connector for Profibus w/ program port | UN 972-0BB41-0XA0 | SIMATIC DR Connection plug for PROFIBUS up to 12 Mbit/s with inclined cable outlet, 15.8x 54x 39.5 mm (WxHxD), terminating resistor with isolating function, With PG receptacle | 6ES7972-0BB41 -0XA0 6ES7972-0BB42-0XA0 |
| КАБЕЛЬ Profibus cable | UN 830-0EH10 | PROFIBUS FC Standard Cable GR bus cable 2-wire, shielded, special configuration for quick assembly, Delivery unit: max. 1000 m, minimum order quantity 20 m sold by the meter | 6XV1830-0EH10 |
| МОДУЛЬ ПИТАНИЯ PS307 Power Supply for CPU, 5A | UN 307-1EA01-0AA0 | SIMATIC S7-300 Regulated power supply PS307 input: 120/230 VAC, output: 24 V/5ADC | 6ES7307-1EA01 -0AA0 |
| МОДУЛЬ ПИТАНИЯ PS307 Power Supply for CPU, 10A | UN 307-1KA01-0AA0 | SIMATIC S7-300 Regulated power supply PS307 input: 120/230 VAC, output: 24 V/10 A DC | 6ES7307-1KA01 -0AA0 6ES7307-1KA02-0AA0 |
